পিএলসি নিয়ন্ত্রিত কার্বনেটেড সফট ড্রিঙ্ক ফিলিং মেশিন, সোডা বোতলজাতকরণ সরঞ্জাম

পিএলসি নিয়ন্ত্রিত কার্বনেটেড সফট ড্রিঙ্ক ফিলিং মেশিন, সোডা বোতলজাতকরণ সরঞ্জাম

আমাদের মেশিনের বর্ণনা:

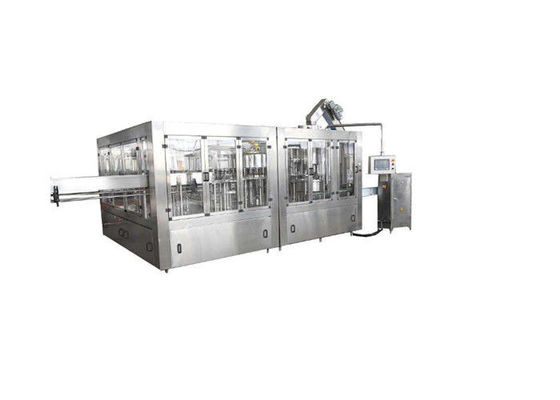

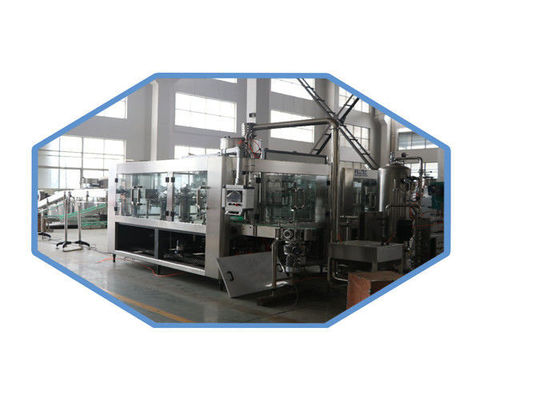

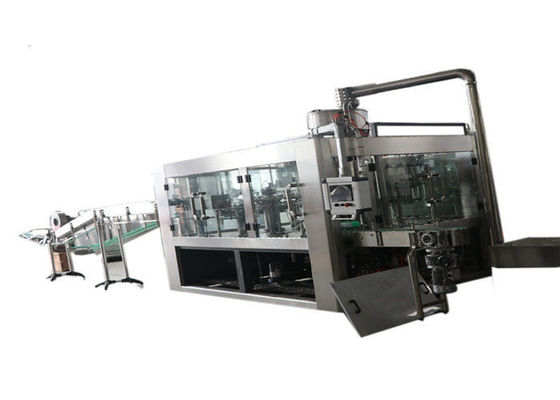

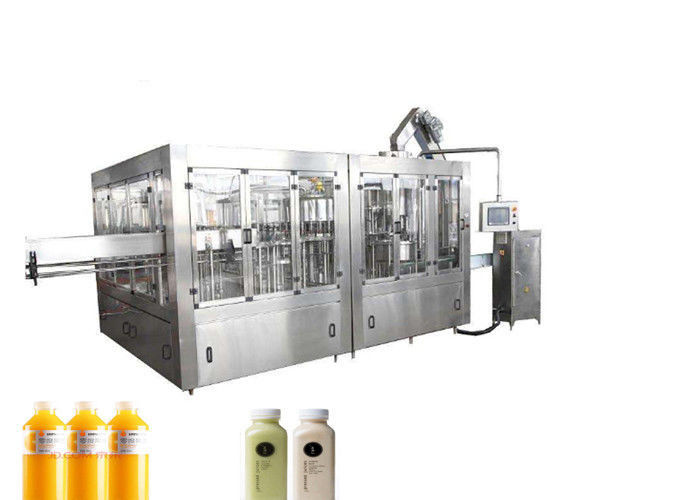

The mono-bloc machine is integrated with rinsing, filling and capping together; মনো-ব্লক মেশিনটি রিং, ফিলিং এবং একসাথে ক্যাপিংয়ের সাথে একীভূত হয়; this product is used for carbonated drink packed in PET bottles; এই পণ্যটি পিইটি বোতলগুলিতে ভরা কার্বনেটেড পানীয়ের জন্য ব্যবহৃত হয়; The most advanced technology from Japan and Germany is employed in the design. জাপান এবং জার্মানি থেকে সর্বাধিক উন্নত প্রযুক্তি নকশায় নিযুক্ত রয়েছে।

The bottle enters into the rinsing part of three-in-one machine through air conveyor. বোতলটি বায়ু পরিবহনের মাধ্যমে তিনটি ইন-ওয়ান মেশিনের কলা অংশে প্রবেশ করে। The gripper installed on the rotary disk catches bottle and turns it over 180 degrees and makes the bottleneck face ground. রোটারি ডিস্কে ইনস্টল করা গ্রিপার বোতলটি ধরে এবং এটি 180 ডিগ্রির উপরে ঘুরিয়ে দেয় এবং বোতলের মুখটি স্থির করে তোলে। In the special rinsing area, the nozzle on the gripper sprays water to rinse bottle in wall. বিশেষ ধোলাই অঞ্চলে, গ্রিপারের অগ্রভাগটি দেয়ালে বোতল ধুয়ে ফেলতে জল স্প্রে করে।

After rinsing and draining, the bottle turns over 180 degrees along the guide rail and make the bottleneck faces sky. ধুয়ে এবং শুকিয়ে যাওয়ার পরে, বোতলটি গাইড রেলের সাথে 180 ডিগ্রির উপরে পরিণত হয় এবং বোতলটির মুখ আকাশে পরিণত করে। Then rinsed bottle is transferred to the filling part through poking bottle star-wheel. তারপরে ধুয়ে ফেলা বোতলটি পোকার বোতল স্টার-হুইলের মাধ্যমে ফিলিং অংশে স্থানান্তরিত হয়। The bottle that enters into the filler is hold by neck holding plate. বোতলটি ফিলারটিতে প্রবেশ করে যা ঘাড়ের হোল্ডিং প্লেট ধরে থাকে। The filling valve acted by the cam can realize up and down. ক্যাম দ্বারা অভিনীত ফিলিংয়ের ভালভটি নীচে এবং নীচে উপলব্ধি করতে পারে। It adopts pressure filling way. এটি চাপ পূরণের উপায় গ্রহণ করে। The filling valve opens and begins filling when it moves down and touches the bottleneck, the filling valve move up and leave the bottleneck when it finishes filling. ফিলিং ভালভটি খোলে এবং ভরাট শুরু হয় যখন এটি নীচে নেমে আসে এবং বাধাটি স্পর্শ করে, ফিলিং ভালভটি সরে যায় এবং ভরাটটি শেষ হলে বাধাটি ছেড়ে যায়।

The full bottle is transferred to the capping part through hold neck transition poking wheel. পুরো বোতলটি হোল্ড নেক ট্রানজিশন পোকিং হুইলের মাধ্যমে ক্যাপিং অংশে স্থানান্তরিত হয়। The stop screwing knife holds the bottle neck, keeps bottle upright not rotating. স্টপ স্ক্রুিং ছুরি বোতল ঘাড় ধরে, বোতল খাড়া না করে সোজা রাখে। The screw capping head keeps in revolution and autorotation. স্ক্রু ক্যাপিং মাথা বিপ্লব এবং স্বায়ত্তশাসনে রাখে। It can finish a whole capping course including catching, pressing, screwing, discharging through the action of the cam. এটি ক্যামের ক্রিয়াটির মাধ্যমে ধরা, টিপে, স্ক্রু করা, ডিসচার্জ সহ পুরো ক্যাপিং কোর্সটি শেষ করতে পারে। The full bottle is transferred to bottle outlet conveyor to the next process through poking wheel. পুরো বোতলটি পোকিং হুইলের মাধ্যমে বোতল আউটলেট পরিবাহকে পরবর্তী প্রক্রিয়াতে স্থানান্তর করা হয়। The whole machine is enclosed with windows, the height of enclosed window is higher than the peak of the 3 in 1 machine, in the bottom of the enclosed window has return air outlet পুরো মেশিনটি উইন্ডো দিয়ে আবদ্ধ, বদ্ধ উইন্ডোর উচ্চতা 3 ইন 1 মেশিনের শিখরের চেয়ে বেশি, বদ্ধ উইন্ডোর নীচে রিটার্ন এয়ার আউটলেট রয়েছে

The whole machine is controlled by PLC with touch-screen as the human-machine interface. মানব মেশিন ইন্টারফেস হিসাবে টাচ স্ক্রিন সহ পুরো মেশিনটি পিএলসি দ্বারা নিয়ন্ত্রিত। The amount of the drinks in the storage tank can be controlled automatically. স্টোরেজ ট্যাঙ্কে পানীয়গুলির পরিমাণ স্বয়ংক্রিয়ভাবে নিয়ন্ত্রণ করা যায়। The filling and capping will be stopped automatically when there is no bottle. বোতল না থাকলে ভরাট করা এবং ক্যাপিং স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যাবে। When bottles are cramped wrongly or when caps are not available, the machine can be stopped automatically. বোতলগুলি ভুলভাবে সঙ্কুচিত করা হয় বা ক্যাপগুলি উপলভ্য না হলে মেশিনটি স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যায়।

1. এই কার্বনেটেড ফিলিং মেশিন লাইনটিতে মোনব্লক রিং ফিলিং ক্যাপিং 3 ইন 1 মেশিন, সতর্কতা টানেল, বোতল ড্রায়ার (এয়ার ছুরি), স্বয়ংক্রিয়ভাবে সঙ্কুচিত হাতা লেবেলিং মেশিন, বাষ্প সঙ্কুচিত টানেল, কালি জেট প্রিন্টার, ফিল্ম সঙ্কুচিত মোড়ক প্যাকিং মেশিন ইত্যাদি etc.

2. বোতল ক্ষমতা: 500 মিলি

3. পূরণের গতি: 3500 বিপিএফ

বৈশিষ্ট্য:

1. Except the down framework, the transmission parts and some parts that must be made of special materials. 1. ডাউন ফ্রেমওয়ার্ক বাদে সংক্রমণ অংশ এবং কিছু অংশ যা বিশেষ উপকরণ দ্বারা তৈরি করা আবশ্যক। Other spare parts are made of stainless steel 304. অন্যান্য খুচরা যন্ত্রাংশ স্টেইনলেস স্টিল 304 দিয়ে তৈরি।

২. বেলন ভারবহন স্টেইনলেস স্টিল দিয়ে তৈরি, সিলিং রিংটি ইপিডিএম উপাদান দিয়ে তৈরি, এবং প্লাস্টিকটি ইউএমপিই দিয়ে তৈরি।

৩. গ্রিপারটি স্টেইনলেস স্টিল দিয়ে তৈরি, অবস্থান যেখানে স্ট্রিনলেস স্টিলের সাথে বাটনেলেকের অবস্থানটিও ধারণ করা হয়, প্রচলিত রাবার গ্রিপারের সাথে তুলনা করলে এটি অনেকটা স্বাস্থ্যকর, টেকসই এবং কোনও দ্রুত পরিধানের অংশ নয়, বোতলটির স্ক্রু অংশগুলি রাবার গ্রিপার দ্বারা দূষিত হওয়া এড়াতে পারে।

4. The gripper equipped with high-efficient spray nozzle, it can develop to any position of inwall of the bottle, and can save rinsing water. 4. গ্রিপার উচ্চ দক্ষ স্প্রে অগ্রভাগ দিয়ে সজ্জিত, এটি বোতলটির ইনওয়ালগুলির যে কোনও অবস্থানে উন্নতি করতে পারে, এবং ধুয়ে পানি বাঁচাতে পারে। There is a cover above the spray nozzle which can prevent water spilling; স্প্রে অগ্রভাগের উপরে একটি কভার রয়েছে যা জল ছড়িয়ে পড়া রোধ করতে পারে; and there are regulatory recycle slot and recycle pipes under the nozzles. এবং অগ্রভাগের নিচে নিয়ামক পুনর্ব্যবহারযোগ্য স্লট এবং পুনর্ব্যবহারযোগ্য পাইপ রয়েছে।

5. ধোলাইয়ের সময়টি 4 সেকেন্ডের জন্য গ্যারান্টিযুক্ত হতে পারে।

6. বিভিন্ন বোতল উচ্চতার জন্য মানিয়ে নিতে ঘূর্ণমান অংশগুলির উচ্চতা সামঞ্জস্য করে

7. অনুপ্রেরণা গিয়ার দ্বারা পাস ফ্রেমওয়ার্ক মধ্যে চালিত সিস্টেম থেকে প্রাপ্ত।

8. ধোলাই জল সরবরাহ solenoid ভালভ দ্বারা নিয়ন্ত্রিত হয়

টেকনিক্যাল প্যারামিটার
